GS1 DataMatrix für Verpackungen in InDesign platzieren: drucksicher für die 2D-Barcode-Umstellung

Ein Verpackungslayout ist fast freigegeben, die Druckdaten sollen am Nachmittag raus. Dann fällt auf: Der angelieferte GS1 DataMatrix wurde im Layout verkleinert, sitzt direkt an einer Farbfläche und besteht nur noch aus wenigen Millimetern feiner Module. Optisch wirkt alles sauber. Ob der Code an Kasse, im Lager oder auf einer Produktionslinie zuverlässig gelesen wird, ist damit aber keineswegs geklärt.

Mit der GS1-Initiative „Sunrise 2027“ rückt die Umstellung auf 2D-Codes auf Verpackungen stärker in den Fokus. Das Ziel ist, dass Scanner im Handel bis Ende 2027 neben klassischen EAN- und UPC-Barcodes auch 2D-Codes lesen können. Das bedeutet nicht, dass jede Verpackung bis zu diesem Zeitpunkt zwingend einen DataMatrix tragen muss. Für viele Anwendungen auf Handelsverpackungen ist auch ein GS1-konformer QR-Code mit GS1 Digital Link relevant. Welche Codeart eingesetzt wird, hängt vom Anwendungsfall, den Vorgaben von Handelspartnern und der Datenstruktur ab.

Für Packaging- und Marketing-Teams ist entscheidend: Ein GS1 DataMatrix ist kein Gestaltungselement, das man nach Augenmaß skaliert oder mit InDesign neu zeichnet. Er ist ein maschinenlesbares Datenelement mit klaren technischen Anforderungen.

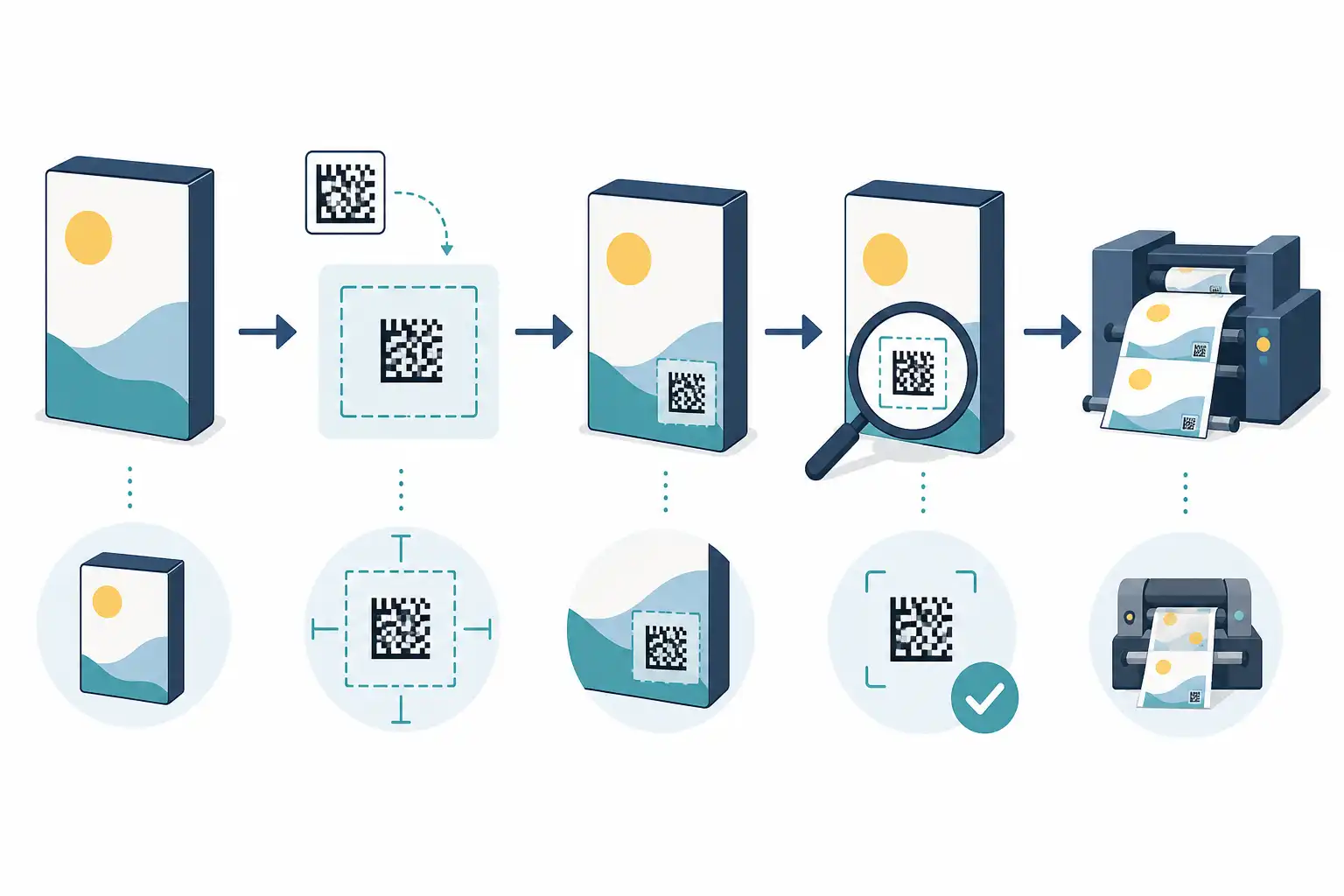

Infografik zu GS1 DataMatrix für Verpackungen in InDesign platzieren: drucksicher für die 2D-Barcode-Umstellung (KI-generiert).

GS1 DataMatrix und QR-Code klar unterscheiden

Ein gewöhnlicher QR-Code führt häufig zu einer Website, einer Landingpage oder einem Download. Er kann beliebige Inhalte codieren, etwa eine URL oder Freitext. Ein GS1 DataMatrix dient dagegen dazu, standardisierte Identifikations- und Zusatzdaten strukturiert abzubilden.

Typische Inhalte sind:

• GTIN zur eindeutigen Produktidentifikation
• Chargen- oder Losnummer
• Seriennummer
• Mindesthaltbarkeitsdatum oder Verfallsdatum
• Produktionsdatum
• Mengen- oder Gewichtsinformationen

Diese Daten werden bei GS1 mit sogenannten Application Identifiers strukturiert. Beispiele sind „01“ für die GTIN, „10“ für die Chargennummer und „17“ für ein Verfallsdatum. Damit Scanner die Daten korrekt als GS1-Inhalt erkennen, gehört ein spezielles Steuerzeichen, FNC1, zur Codierung. Dieses Zeichen ist nicht sichtbar, aber für die korrekte Interpretation wichtig.

Ein DataMatrix ist an seinem durchgehenden, L-förmigen Begrenzungsmuster erkennbar. QR-Codes besitzen dagegen drei große quadratische Positionsmarken in den Ecken. Beide Codearten sind zweidimensional, aber ihre Datenstruktur, ihr Einsatz und ihre Prüfanforderungen können sich deutlich unterscheiden.

Wenn dein Projekt einen GS1 DataMatrix verlangt, reicht es deshalb nicht, einen beliebigen DataMatrix-Generator zu verwenden. Kläre vor dem Layout, welche Daten codiert werden sollen, welche GS1-Spezifikation gilt und ob dein Handelspartner zusätzliche Vorgaben macht. Die allgemeinen Standards und aktuellen Informationen stellt GS1 bereit.

Den Code nicht in InDesign erzeugen oder nachbauen

InDesign kann QR-Codes erzeugen, aber keinen GS1 DataMatrix mit der vollständigen GS1-Datenlogik. Die interne QR-Code-Funktion ist daher kein Ersatz für eine spezialisierte GS1- oder Barcode-Software.

Übernimm den DataMatrix stattdessen aus einer verlässlichen Quelle. Das kann ein freigegebenes PDF, EPS oder ein anderes Vektorformat aus einem Barcode-System, einer Verpackungsdatenbank oder einem geprüften Generator sein. Idealerweise erhältst du den Code zusammen mit Angaben zu:

• Dateninhalt im Klartext
• Symbologie: GS1 DataMatrix
• Modulgröße, auch X-Dimension genannt
• erforderlicher Schutzzone
• vorgesehenem Druckverfahren und Bedruckstoff
• Prüfprotokoll oder Verifikationsvorgabe

Für die Platzierung in InDesign ist ein vektorbasiertes PDF in vielen Workflows die robuste Wahl. Beim Import bleibt der Code scharf, sofern du ihn nicht skalierst. Kontrolliere im Verknüpfungen-Bedienfeld, dass die Datei aktuell und nicht versehentlich durch eine andere Version ersetzt wurde. Wie du Bild- und Grafikdateien strukturiert einbindest, erklären wir in unserem Beitrag „Bilder platzieren und Verknüpfungen verwalten“.

Wichtig: Skaliere einen gelieferten Code nicht einfach über den Rahmen. Schon eine geringe Verkleinerung verändert die Modulgröße. Eine Vergrößerung löst zwar keine Detailverluste aus, kann aber vom abgestimmten Layout oder von Freigaben abweichen. Muss die Größe geändert werden, lasse den Code mit der benötigten Zielgröße neu erzeugen und erneut prüfen.

Modulgröße und Schutzzone im Layout prüfen

Der kleinste Baustein eines DataMatrix ist das einzelne quadratische Modul. Seine Größe entscheidet mit darüber, ob Druckbild und Scanner zusammenpassen. Je kleiner die Module, desto empfindlicher reagiert der Code auf Tonwertzunahme, unruhige Materialien, Farbeinzug, Druckschwankungen oder unscharfe Kanten.

Eine allgemein sichere Millimetergröße gibt es nicht. Die geeignete X-Dimension richtet sich unter anderem nach Druckverfahren, Substrat, Druckfarbe, Scannertechnik, Lesedistanz und der konkreten GS1-Anwendung. Frage nicht nur: „Wie klein kann der Code werden?“, sondern: „Welche Größe ist für dieses Material und diesen Produktionsweg nachweisbar lesbar?“

Ebenso wichtig ist die Schutzzone. Das ist der freie Bereich um den Code. Sie darf nicht mit Text, Linien, Bildern, Stanzkonturen, Lackeffekten oder grafischen Elementen kollidieren. Auch ein Rahmen direkt am Code kann die Erkennung beeinträchtigen. Die Schutzzone muss als leerer, kontrastreicher Bereich angelegt sein und zum Code mitwandern, wenn sich das Layout ändert.

Prüfaspekt	Darauf achtest du in InDesign
Größe	Der platzierte Code hat die freigegebene Endgröße und wurde nicht skaliert.
Schutzzone	Um den Code bleibt ausreichend freier Raum ohne Gestaltungselemente.
Position	Keine Falz, Stanzlinie, Klebenaht, Rundung oder Materialkante stört den Code.
Kontrast	Dunkle Module stehen auf hellem, ruhigem Untergrund.
Ausgabe	Transparenz, Überdrucken und Farbkonvertierung verändern den Code nicht.

Lege den Code möglichst auf einer eigenen Ebene an, etwa „Technische Elemente“. Sperre diese Ebene nach der Freigabe. So wird der DataMatrix nicht versehentlich verschoben, überdeckt oder mit einem anderen Objekt gruppiert.

Farbe, Kontrast und Überdrucken richtig behandeln

Ein GS1 DataMatrix muss nicht zwingend schwarz gedruckt werden. Entscheidend sind ausreichender Kontrast und ein stabiles Druckergebnis. In der Praxis ist ein dunkler Code auf hellem, unbedrucktem oder gleichmäßig hellem Hintergrund jedoch meist die verlässlichste Lösung.

Problematisch sind insbesondere:

• helle oder pastellige Codefarben
• metallische, stark glänzende oder transparente Untergründe
• Foto- und Strukturflächen hinter dem Code
• Verläufe im Code oder in der Schutzzone
• Lack, Prägung oder Folie über den Modulen
• sehr hoher Gesamtfarbauftrag auf saugfähigen Materialien
• ausgesparte Module in mehrfarbigen Hintergründen

Prüfe außerdem die Überdruckeneinstellungen. Ein schwarzer Code, der überdruckt, kann auf einem farbigen Untergrund anders aussehen als erwartet. Ob Überdrucken sinnvoll ist, hängt vom konkreten Produktionsprozess ab. Es darf nie als pauschale Voreinstellung behandelt werden. Schalte in InDesign die Überdruckenvorschau ein und kontrolliere den Code in Acrobat mit der Ausgabevorschau.

Wenn Sonderfarben, Lacke oder technische Separationen im Spiel sind, müssen Codefarbe und Hintergrund mit der Druckerei abgestimmt sein. Grundlagen zu Profilen, CMYK und Sonderfarben findest du in unserem Beitrag „Farbmanagement für den Druck: CMYK, Profile, Sonderfarben“.

Typische Fehler bei Verpackungs-DataMatrix-Codes

Viele Probleme entstehen nicht bei der Codeerzeugung, sondern zwischen Layout, Freigabe und Produktion. Diese Fehler sehen wir besonders häufig:

Der Code wird als Screenshot übernommen

Ein Screenshot oder eine niedrig aufgelöste PNG-Datei macht aus präzisen Modulen weiche Pixelkanten. Das kann bei kleinen Codes schnell kritisch werden. Nutze stattdessen eine geprüfte Vektordatei oder, wenn technisch vorgegeben, eine ausreichend hoch aufgelöste Rasterdatei mit verbindlicher Zielgröße.

Die Schutzzone wird für Gestaltung genutzt

Ein Claim, ein Piktogramm oder eine feine Linie in der Schutzzone mag gestalterisch harmlos wirken. Für den Scanner kann er jedoch Teil des Codes sein. Halte den Bereich konsequent frei.

Der Code wird verzerrt

Ein DataMatrix muss quadratisch bleiben. Wird der Rahmen in InDesign nur horizontal oder vertikal skaliert, werden die Module rechteckig. Kontrolliere daher Breite und Höhe sowie die Skalierungswerte im Bedienfeld „Steuerung“ oder „Eigenschaften“.

Der DataMatrix sitzt zu nah an Falz oder Stanzung

Verpackungen sind keine ebenen Papierseiten. Falze, Rundungen, Schweißnähte, Klebekanten und Materialverzug können den Code verformen oder teilweise verdecken. Berücksichtige technische Zeichnungen und stimme die Position mit Verpackungsentwicklung und Druckerei ab.

Es wird nur am Bildschirm geprüft

Die Bildschirmdarstellung sagt nichts über reale Druckzunahme, Farbwirkung oder Reflexion auf dem Material aus. Eine verbindliche Prüfung erfolgt am produzierten Muster oder unter praxisnahen Bedingungen mit geeigneter Verifikation.

PDF für die Druckerei sauber ausgeben

Exportiere eine Verpackungsdatei nicht vorschnell mit einer alten PDF-Vorgabe. Welche PDF/X-Variante, Profile und Sonderfarbeneinstellungen erforderlich sind, gibt die Druckerei vor. InDesign kann dir bei der technischen Kontrolle helfen, ersetzt aber keine Abstimmung mit dem Produktionsbetrieb.

Vor dem Export solltest du mindestens Folgendes kontrollieren:

• Der DataMatrix ist als aktuelle Verknüpfung eingebunden.
• Die Skalierung entspricht der freigegebenen Endgröße.
• Schutzzone und Position sind im finalen Stanzlayout geprüft.
• Der Code liegt nicht unter einem weißen Objekt, Lackobjekt oder einer falschen Ebene.
• Farbseparationen und Überdrucken sind in Acrobat kontrolliert.
• Anschnitt betrifft den Code nicht, sofern er nicht ausdrücklich bis an eine Kante geführt werden soll.
• Das finale PDF wurde mit den Vorgaben der Druckerei exportiert.

Für den Export selbst hilft dir unser Ratgeber „Druck-PDF nach PDF/X richtig exportieren“. Ergänzend solltest du die InDesign-Datei samt Verknüpfungen, Schriften und Bericht sauber verpacken. Der Beitrag „Preflight und Verpacken: fehlerfrei an die Druckerei“ zeigt dir den passenden Ablauf.

Die Freigabe braucht mehr als einen Scan mit dem Smartphone

Ein Smartphone kann einen Code oft lesen, obwohl dieser für die vorgesehene Scannerumgebung nicht zuverlässig genug ist. Umgekehrt kann eine Kamera-App bei GS1-Daten an ihre Grenzen kommen, weil sie nicht alle Inhalte sichtbar oder korrekt interpretiert.

Für eine belastbare Freigabe gehören daher zwei Fragen zusammen:

• Ist der codierte Dateninhalt fachlich korrekt?
• Erreicht der gedruckte Code die geforderte Druck- und Lesequalität?

Die erste Frage beantwortest du durch Vergleich mit der freigegebenen Datenquelle. Die zweite durch Muster, Tests und gegebenenfalls eine professionelle Barcode-Verifikation. Dokumentiere die geprüfte Codeversion eindeutig. Besonders bei Chargen, Varianten, Sprachversionen und saisonalen Verpackungen verhindert das Verwechslungen.
